Паровые автоматизированные модульные котельные установки АМКУП "FARTA"

Паровые автоматизированные модульные котельные установки (далее АМКУП "FARTA") предназначены для обеспечения паром технологических процессов на производственных объектах.

Паровые модульные котельные "FARTA" классифицируются по производительности (350, 500, 650, 800, 1000, 1350, 1700, 2000, 2500, 3000, 3500, 4000, 5000 кгп/час) и видам топлива (Г/Д – газ/дизель, Г – газ, М – мазут, Д – дизель).





Фарта
Фарта
Фарта
Фарта


Прайс-лист и основные технические характеристики паровых автоматизированных модульных котельных "FARTA"

Модель, расчетная производость (кгп/час)

Стоимость, руб.

НДС не облагается

Кол-во модулей

Вид топлива

Тип

горелок*

Тип

котлов*

Тип

эконо-

майзера

Пита-

тельный бак  (м3)

Водо-

подгото-

вительная установка (м3/час,мах)

Расчётная электри-ческая нагрузка (кВт)

Вес,

тонн

не более

Диаметр дымовой трубы (мм)

АМКУП-350 Г/Д

5 810 862

1

Газ/дизель

DUAL 5P

ICI SIXEN 350

ECXV 1-6

0,6

1,0

4,94

12

250

АМКУП-350 М

5 414 260

Мазуты

Oilflam 30.1

10,74

АМКУП-350 Г

5 544 015

Газ

Blu 400.1

4,44

АМКУП-350 Д

5 112 133

дизель

Max P 25

АМКУП-500 Г/Д

6 023 333

Газ/дизель

DUAL 5P

ICI SIXEN 500

5,94

13

250

АМКУП-500 М

5 677 958

Мазуты

Oilflam 50.1

16,04

АМКУП-500 Г

5 755 612

Газ

Blu 350.1

5,64

АМКУП-500 Д

5 349 000

дизель

Maior P 35

6,08

АМКУП-650 Г/Д

6 161 880

Газ/дизель

Multicalor 45

ICI SIXEN 650

1,0

1,6

8,02

15

300

АМКУП-650 М

5 820 175

Мазуты

Oilflam 50.1

17,62

АМКУП-650 Г

5 963 585

Газ

Blu 500.1

8,02

АМКУП-650 Д

5 566 356

дизель

Maior P 60

8,4

АМКУП-800 Г/Д

6 473 335

Газ/дизель

Multicalor 70

ICI SIXEN 800

10,1

16

300

АМКУП-800 М

6 126 569

Мазуты

Oilflam 80.1

22,62

АМКУП-800 Г

6 271 319

Газ

Blu 700.1

10,1

АМКУП-800 Д

5 854 357

дизель

Maior P 60

АМКУП-1000 Г/Д

6 612 700

Газ/дизель

Multicalor 100

ICI SIXEN 1000

1,6

2,5

12,76

16

350

АМКУП-1000 М

6 264 134

Мазуты

Oilflam 120.1

30,76

АМКУП-1000 Г

6 406 544

Газ

Blu 1000.1

12,76

АМКУП-1000 Д

5 981 377

дизель

Maior P 80

АМКУП-1350 Г/Д

6 944 198

Газ/дизель

Multicalor 140

ICI SIXEN 1350

ECXV 8-12

17,46

17

350

АМКУП-1350 М

6 539 993

Мазуты

Oilflam 120.1

33,26

АМКУП-1350 Г

6 715 867

Газ

Blu 1200.1

17,46

АМКУП-1350 Д

6 287 559

дизель

Maior P 120

АМКУП-1700 Г/Д

8 208 334

2

Газ/дизель

Multicalor 140

ICI SIXEN 1700

2,5

3,2

21,5

19

400

АМКУП-1700 М

7 899 604

Мазуты

Oilflam 170.1

44,8

АМКУП-1700 Г

8 048 824

Газ

Blu 1200.1

21,5

АМКУП-1700 Д

7 506 831

дизель

Maior P 120

АМКУП-2000 Г/Д

8 965 687

Газ/дизель

Multicalor 200

ICI SIXEN 2000

32,54

30

400

АМКУП-2000 М

8 558 115

Мазуты

Oilflam 200.1

57,54

АМКУП-2000 Г

8 656 044

Газ

Blu 2000.1

32,54

АМКУП-2000 Д

8 218 800

дизель

Maior P 200.1

АМКУП-2500 Г/Д

10 554 470

3

Газ/дизель

Multicalor 300

ICI SIXEN 2500

ECXV 15-20

3,0

4,0

46,42

70

450

АМКУП-2500 М

10 168 167

Мазуты

Oilflam 300.1

89,82

АМКУП-2500 Г

10 283 187

Газ

Blu 3000.1

46,42

АМКУП-2500 Д

9 756 956

дизель

Maior P 300.1

50,42

АМКУП-3000 Г/Д

10 907 690

Газ/дизель

Multicalor 300



ICI SIXEN 3000

4,0

5,0

58,66

70

450

АМКУП-3000 М

10 363 881

Мазуты

Oilflam 300.1

102,06

АМКУП-3000 Г

10 477 958

Газ

Blu 3000.1

58,86

АМКУП-3000 Д

9 956 040

Дизель

Maior P 300.1

62,86

АМКУП-3500 Г/Д

11 678 193

Газ/дизель

Multicalor 400



ICI SIXEN 3500

5,0

6,0

77,28

75

500

АМКУП-3500 М

11 198 499

Мазуты

Oilflam 400.1

126,28

АМКУП-3500 Г

11 203 080

Газ

Blu 4000.1

77,28

АМКУП-3500 Д

10 788 518

Дизель

Maior P 400.1

80,28

АМКУП-4000 Г/Д

13 008 839

Газ/дизель

Multicalor 600



ICI SIXEN 4000

ECXV 25-35

6,0

7,0

104,16

80

550

АМКУП-4000 М

12 480 470

Мазуты

Oilflam 600.1

156,16

АМКУП-4000 Г

12 506 807

Газ

Blu 6000.1

104,16

АМКУП-4000 Д

12 013 004

Дизель

Maior P 600.1

104,16

АМКУП-5000 Г/Д

14 401 823

Газ/дизель

Multicalor 700

ICI SIXEN 5000

7,0

8,0

126,9

85

600

АМКУП-5000 М

13 716 309

Мазуты

Oilflam 700.1

191,4

АМКУП-5000 Г

13 887 753

Газ

Blu 7000.1

126,9

АМКУП-5000 Д

13 275 622

Дизель

Maior P 700.1

126,9


Расчетное давление: до 12 бар (по спец. заказу до 25 бар).
Давление газа на вводе в котельную: высокое второй категории, среднее и низкое.
Давление жидкого топлива на вводе в котельную: не требуется.
Давление исходной воды: 0,1 - 0,6 МРа.
Дополнительные опции: по письменному запросу.

Комплект поставки:

  •  модуль (модули) теплоизолированный,
  • котел стальной паровой,
  •  горелочное устройство,

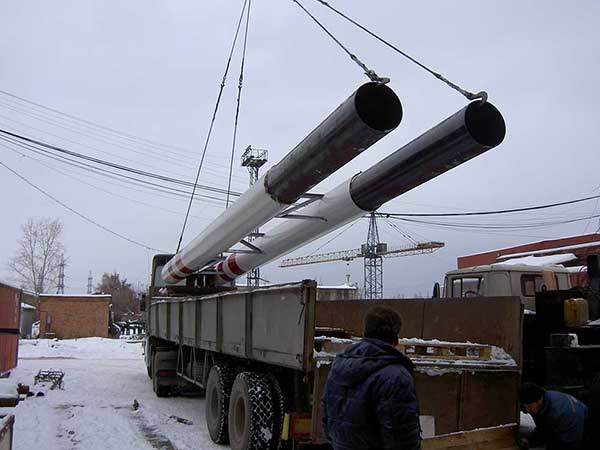

  •  дымовая труба,
  • газоредукционная установка,
  • расходный бак для ДТ,
  • системы подготовки и подачи топлива,
  • система химической подготовки воды,
  • бак питательной воды с инжектором пара,
  • станции подпитки теплоносителя,
  • запорно-регулирующая арматура,
  •  насосное оборудование,

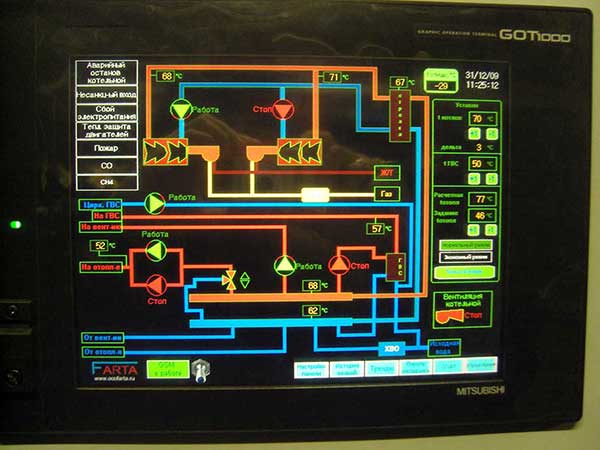

  • комплексная система представления и хранения информации, сигнализации, контроля, управления, диспетчеризации, противоаварийных защит и блокировок и промышленной безопасности на базе тактильной панели, свободнопрограммируемых контроллеров и модемов GSM-связи,
  • средства КИПиА,
  •  учет: электроэнергии, топлива, пара, холодной воды,
  • автоматические средства пожаротушения,
  • система отопления модуля (модулей),
  • система подогреваемой приточной и вытяжной вентиляции,
  • система охранной и пожарной сигнализации,
  • выносной диспетчерский пульт,
  • документация:

- Технический паспорт паровой модульной котельной установки "FARTA"  № ПС 4938002849701172011
- Руководство по эксплуатации паровой модульной котельной установки "FARTA" № РЭ 4938002849701172011,

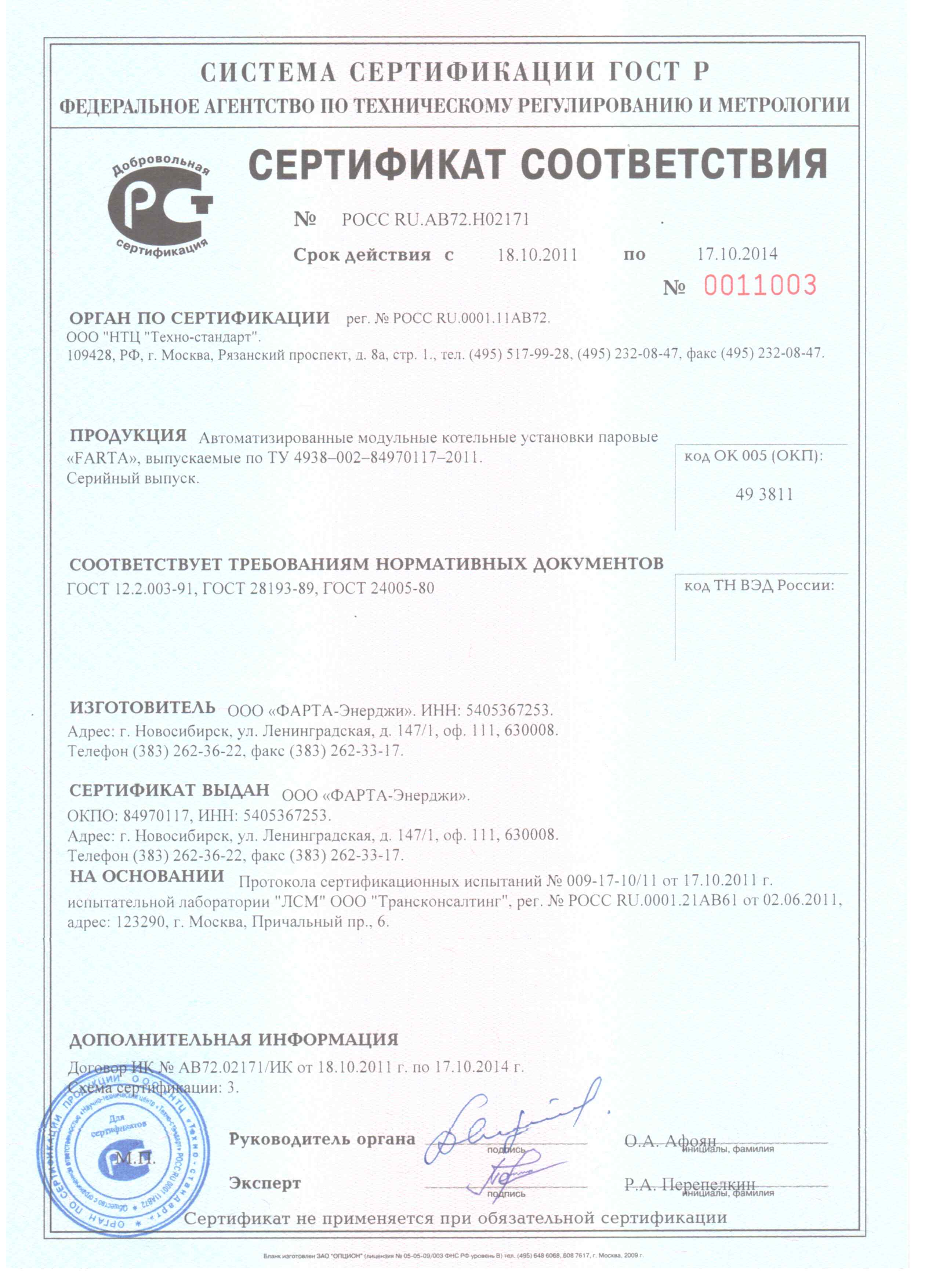

- Сертификат соответствия продукции нормативным документам для паровой модульной котельной установки "FARTA"  № РОСС RU.AB72.H02171,

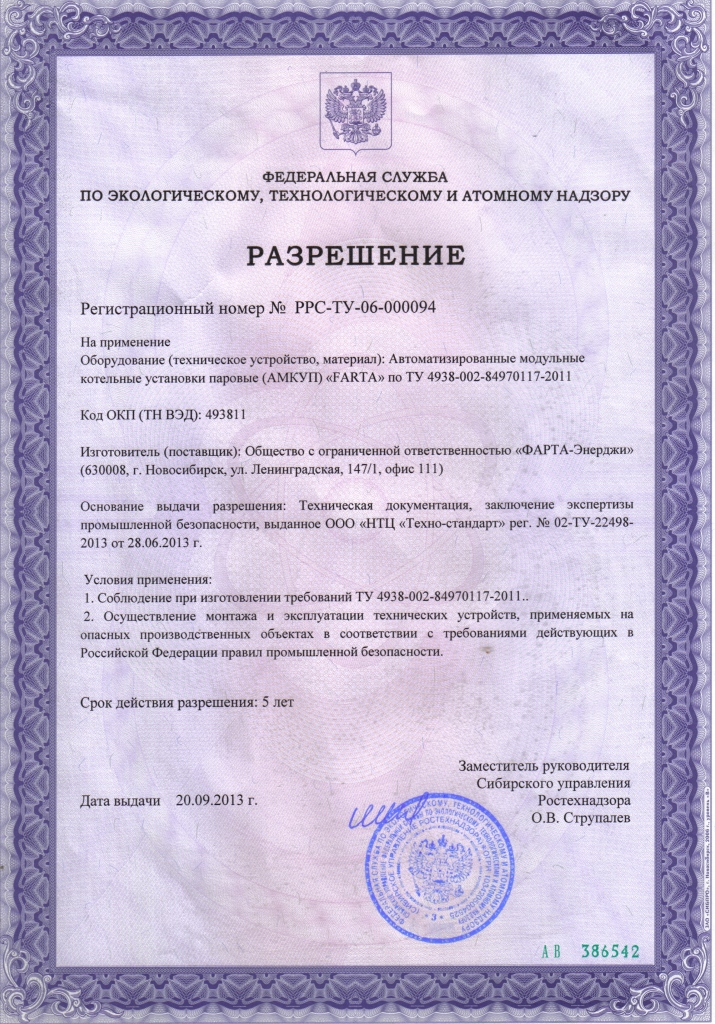

- Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение оборудования
  паровой модульной котельной установки «FARTA»  № РРС-ТУ-06-000094,
- комплект исполнительной документации,
- иструкция по транспортировке.

Дополнительные услуги:

  • организация доставки паровой модульной котельной установки "FARTA" на объект,
  • монтажные, пуско-наладочные работы и режимные испытания  на объекте (стоимость определяется в зависимости от места нахождения объекта),
  • обучение персонала;
  • техническое (сервисное) обслуживание объектов.

Тип и производители оборудования могут быть изменены по заданию Заказчика.

Тепломеханические решения

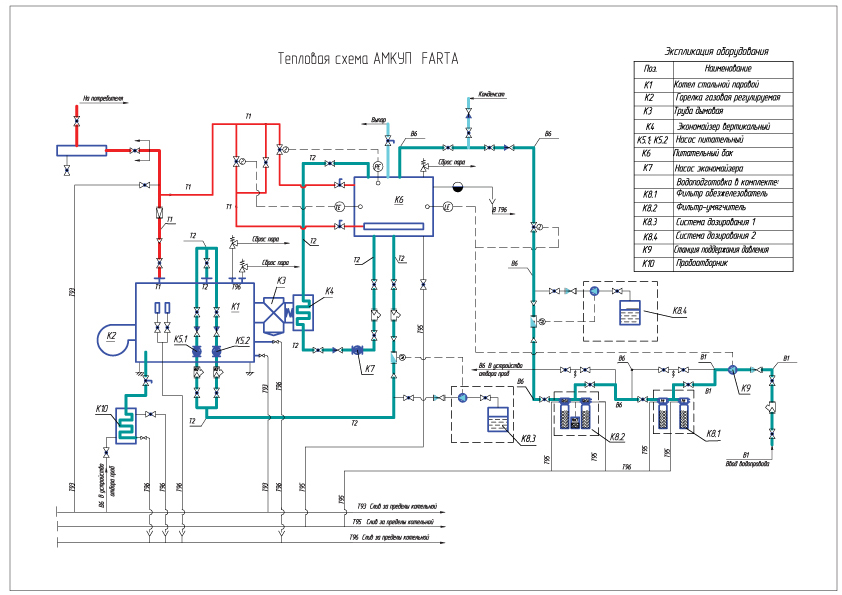

Тепловая схема паровой модульной котельной ФАРТА

клик по картинке для увеличения





Фарта
Фарта
Фарта
Фарта


Конструктивные и планировочные решения

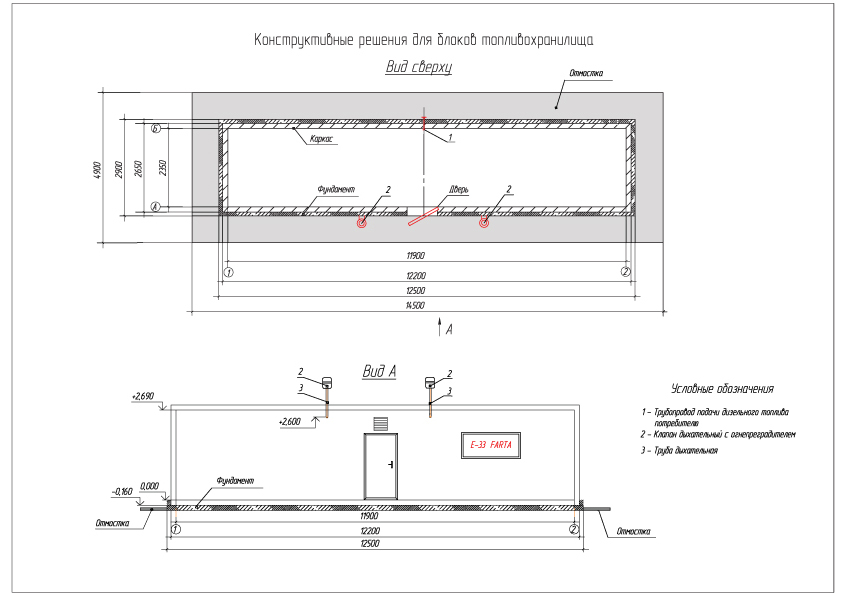

Конструктивные решение для блоков паровой котельной

клик по картинке для увеличения





Фарта
Фарта
Фарта
Фарта
